图表生成数据（Chart2data）实验——对比ChartVLM和Qwen-Omni

ChartVLM

ChartVLM由两部分组成：图表结构解码器+大语言模型

截取了ChartVLM中的第一部分图表结构解码器，它的原生模型是pix2struct

显存占用基本保持在2506 MiB

普通图表

原图	识别结果	评价

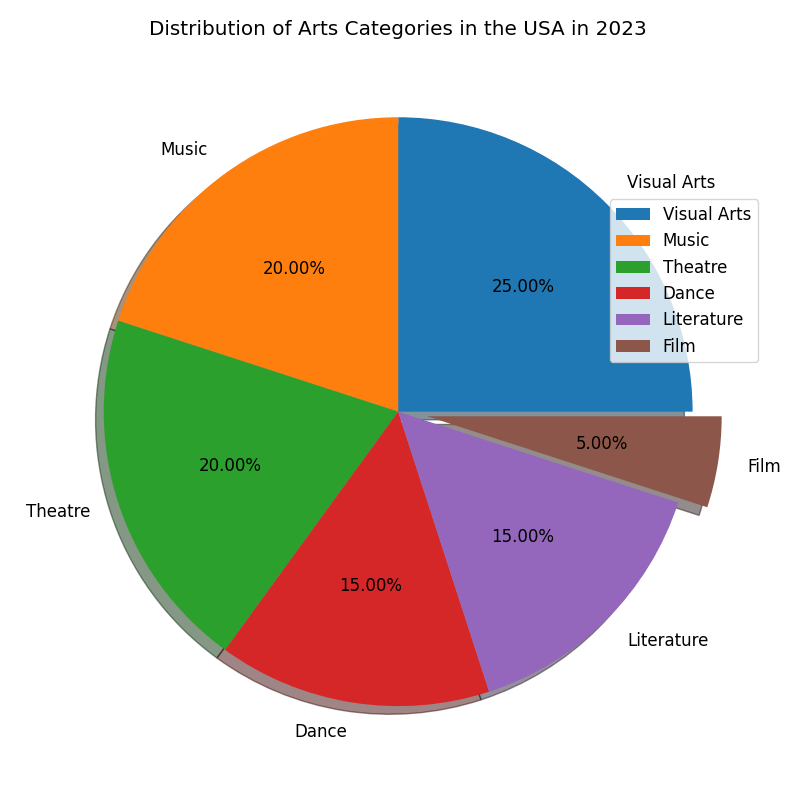

	CSV数据： Category,Percentage Visual Arts,25% Music,20% Theatre,15% Dance,15% Literature,5% Film,5% 标题： Distribution of Arts Categories in the USA in 2023 类型： pie_chart	Theatre识别错了，识别成15%，实际为20%✅

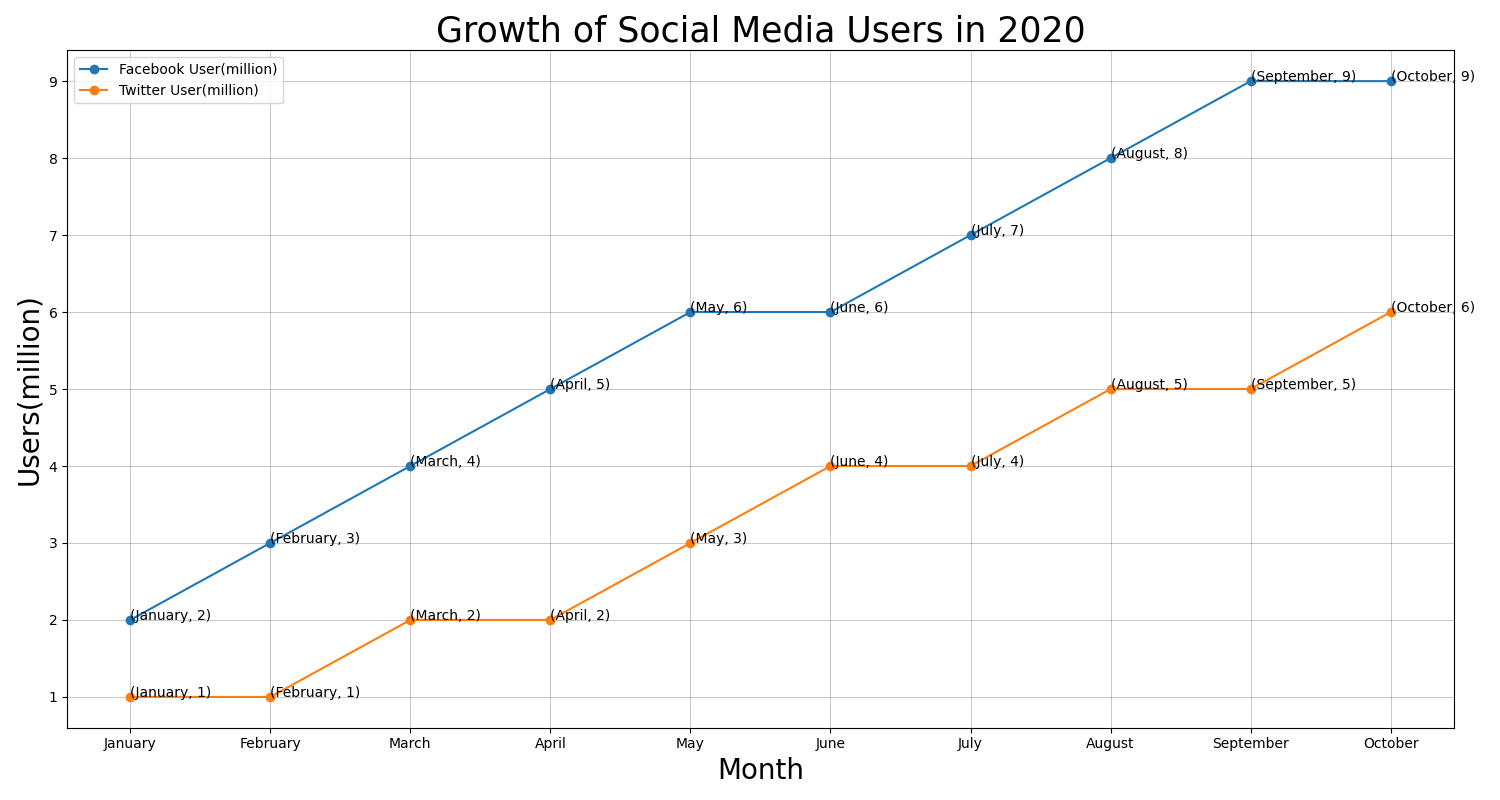

	CSV数据： Month,Facebook User(million),Twitter User(million) January,2.2,2.0 February,3.0,1.0 March,4.0,2.0 April,5.0,2.0 May,6.0,3.0 June,6.0,4.0 July,7.0,4.0 August,8.0,5.0 September,9.0,5.0 October,9.0,6.0 标题： Growth of Social Media Users in 2020 类型： line_chart_num	2个数据识别错误，January-Facebook识别成了2.2，应该是2✅
	CSV数据： Characteristic,ChartX-Redrawing,ChartX-Description Chart-to-Text,17.18,15.5 OpenCQA,20.39,15.5 Chart-to-Table,93.78,91.6 ChartX-QA,33.35,17.19 ChartX-Summary,13.35,13.8 ChartInstruct-7B,7.78,7.16 ChartLama-13B,66.64,69.66 ChartAst-13B,55.32,56.64 TinyChart-3B,38.0,38.0 标题： ChartQA 类型： heatmap	完全没有识别出来❌

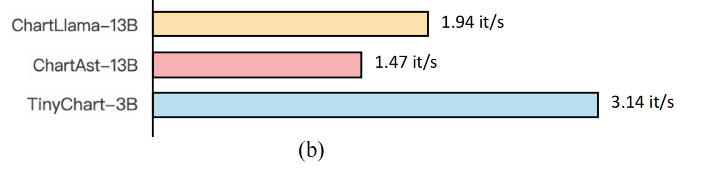

	CSV数据： Characteristic,194 it/s ChartLama-13B,1.47 TinyChart-3B,3.14 ChartAst-13B,1.47 标题： ChartLlama - 13B 类型： heatmap	图表类型、标题识别错误，数据也不准确❌

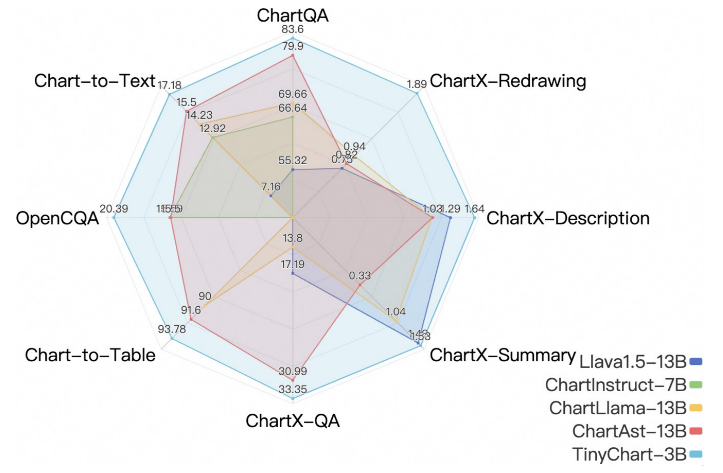

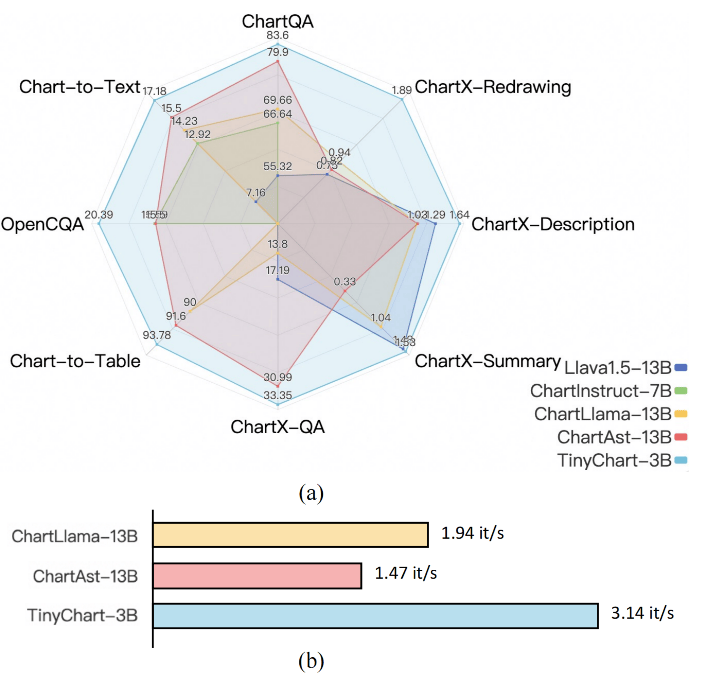

	CSV数据： Characteristic,ChartX-Redrawing,OpenCQA,ChartX-Table ChartX-QA,93.78,91.6,7.16 ChartX-QA,33.35,17.19,13.8 ChartLama-13B,30.99,13.35,10.4 ChartAst-13B,147.17,138.0,9.82 TinyChart-3B,1.94,1.47,6.64 标题： ChartQA 类型： radar	没有识别多子图的能力❌

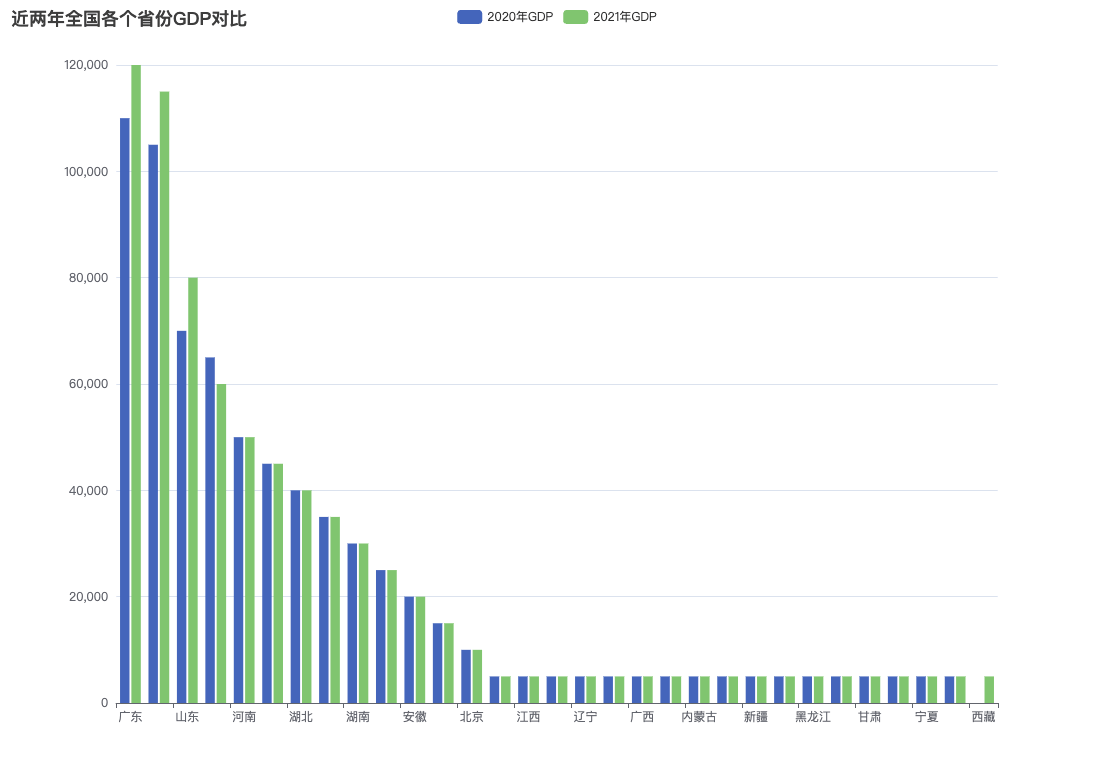

	这张图尺寸大，显存占用达到了8754 MiB 部分CSV数据： Characteristic,2020-16 GDP,2021-17 GDP 7-8,110000,124000 9-10,103000,116000 11-12,102000,117000 …(数据过长，已截取) 标题： 近两年全面多个总价的GDP 类型： bar_chart	中文不支持，数据基本识别出来，数据识别的还可以

流程图

原图	识别结果	评价

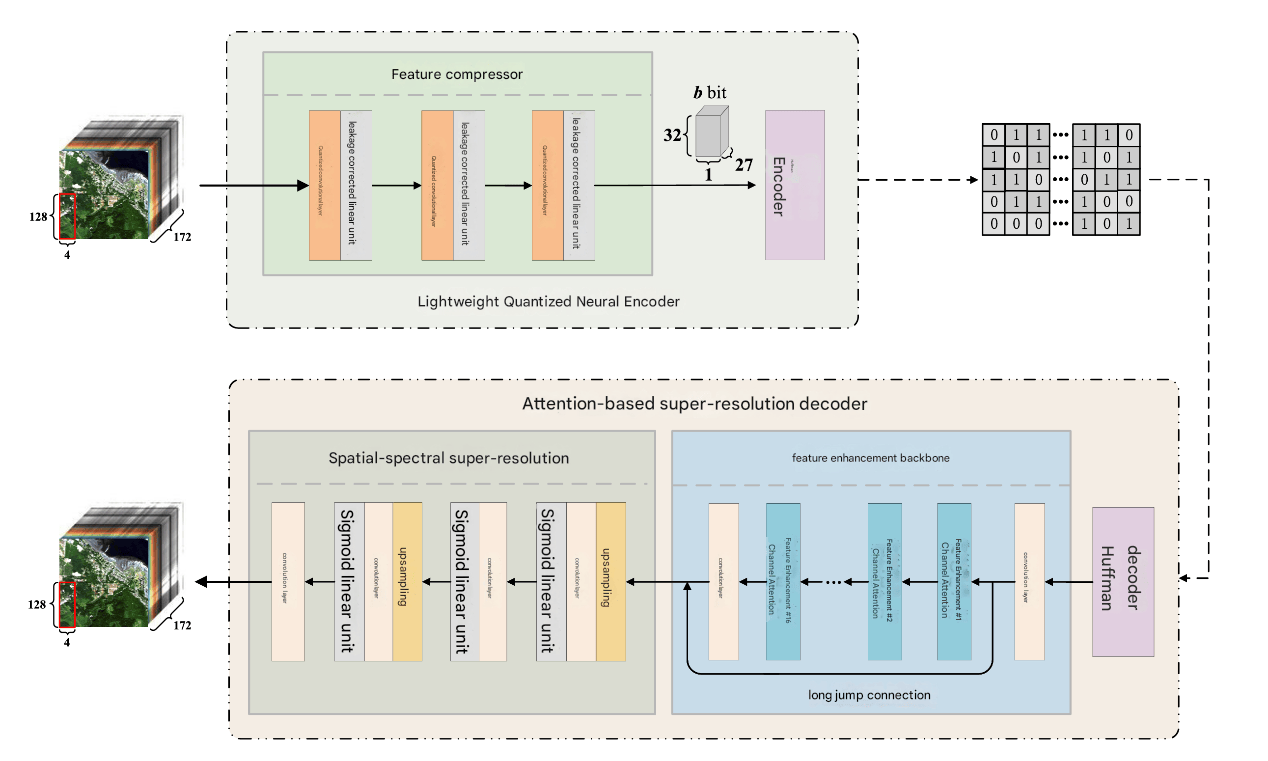

	CSV数据： Characteristic,12k to 14k,15k to 19k,20k to 24k,25k to 34k,35k to 44k,45k to 54k,55k to 64k Lightweight Quantized Neural Encoder,125.5,135.5,150.5,172.5,190.5,175.5,185.5 …(其他数据) 标题： Super-resolution decoder 类型： candlestick	流程图也是没法识别的❌

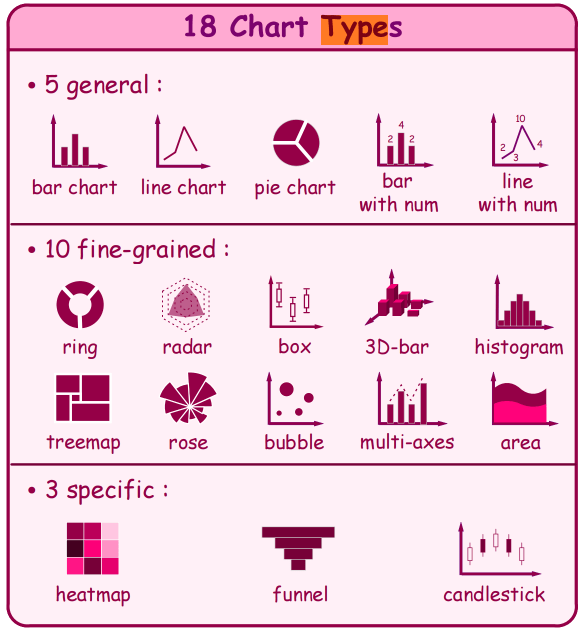

ChartVLM支持的图表类型

Qwen2.5-Omni-7B

普通图表

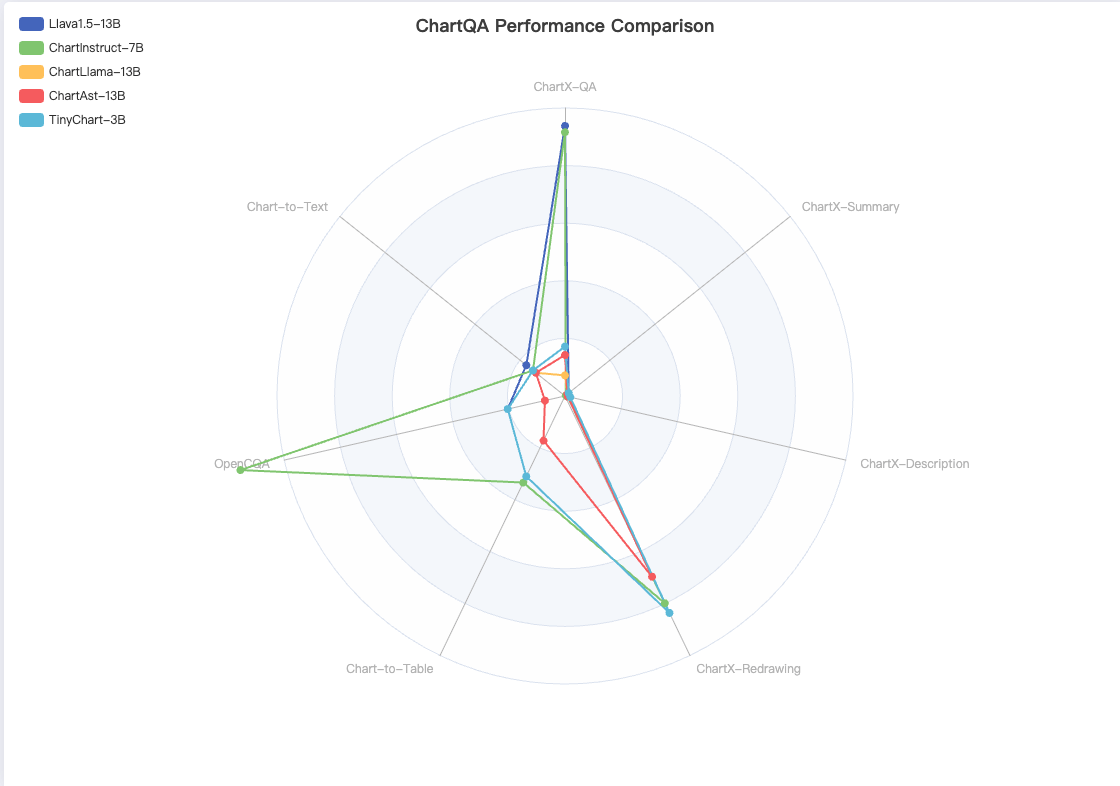

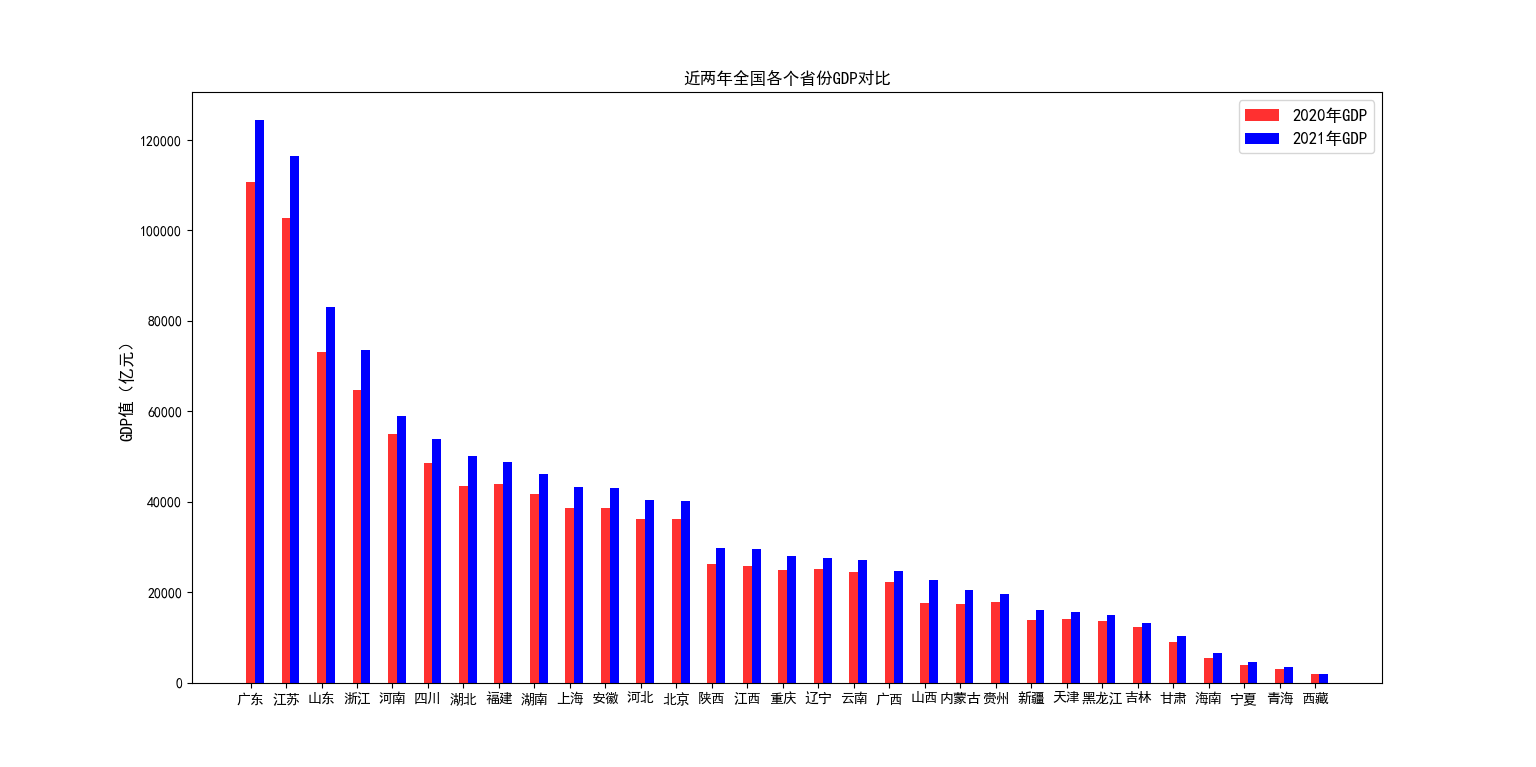

原图	echarts重建效果	python code重建效果

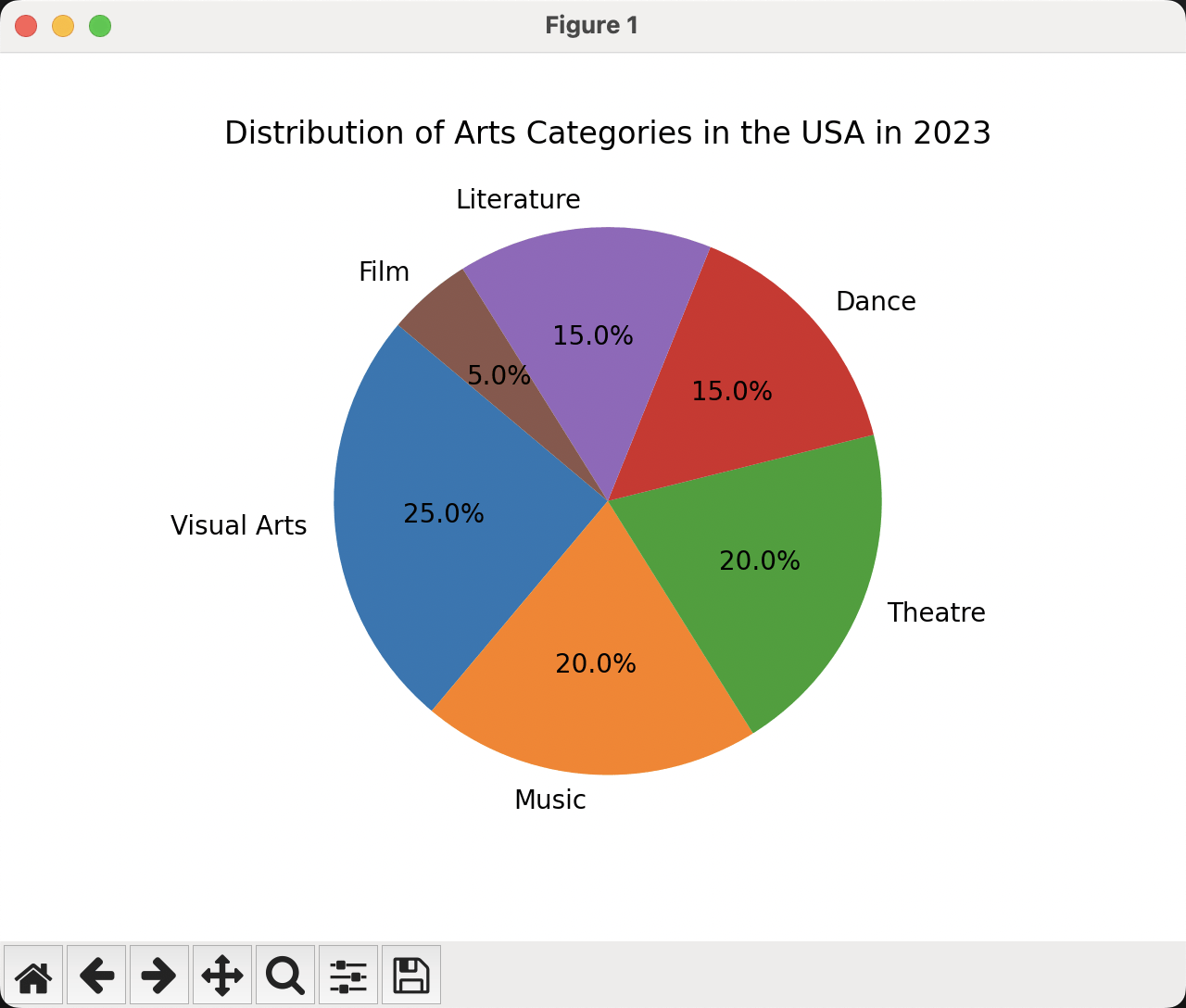

		matplotlib库
		跑不出来

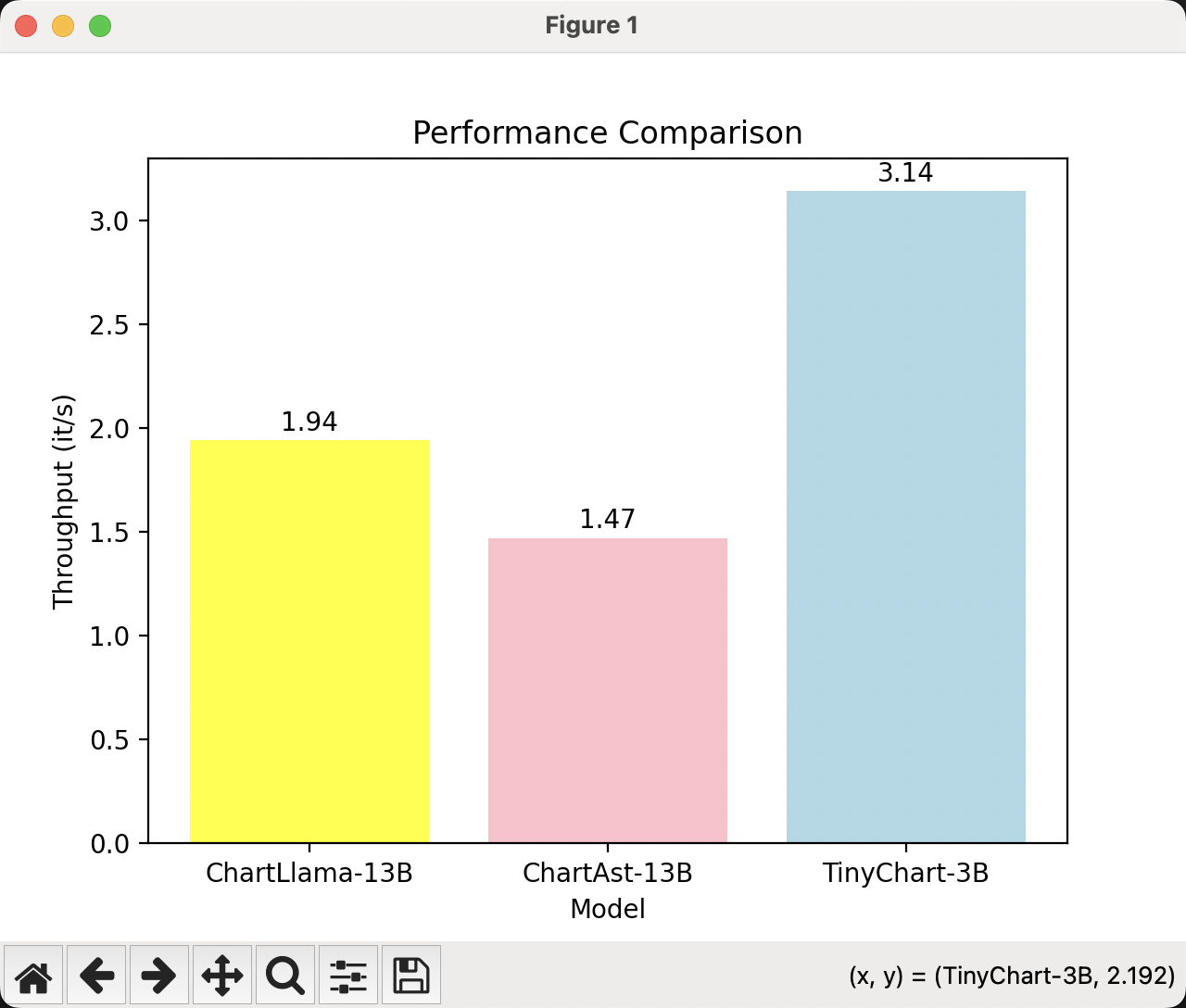

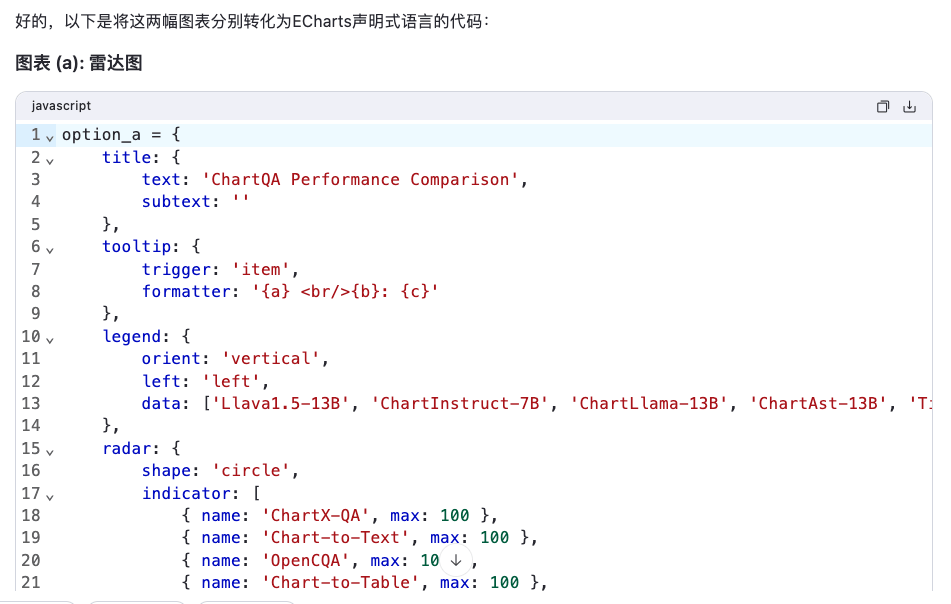

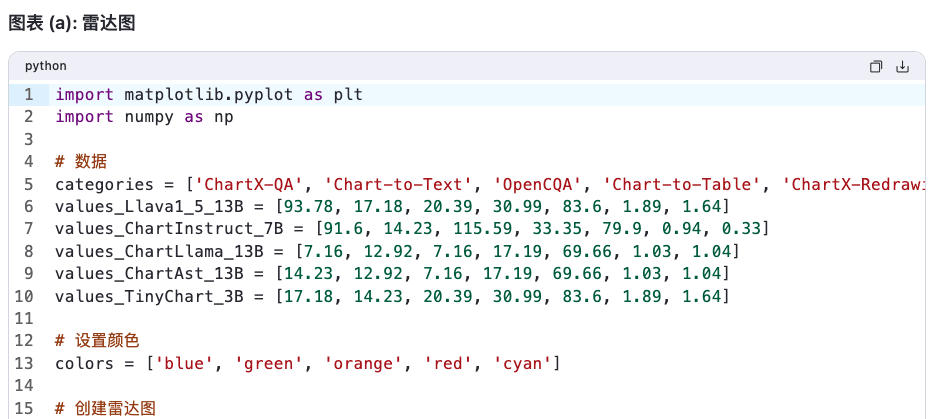

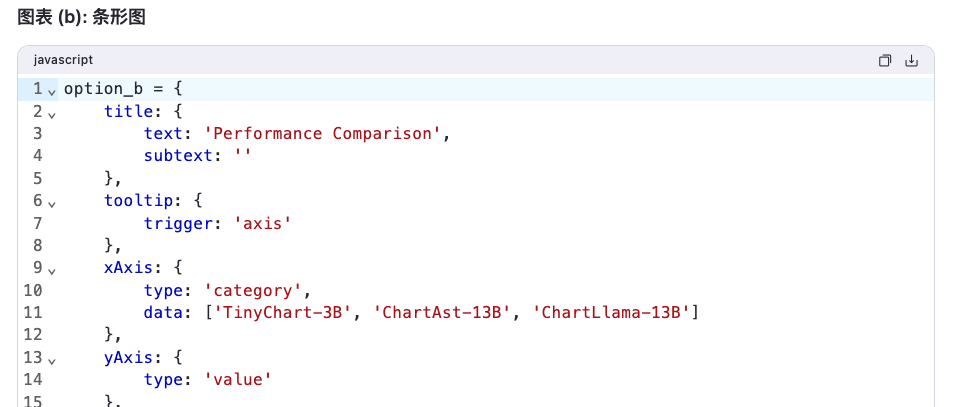

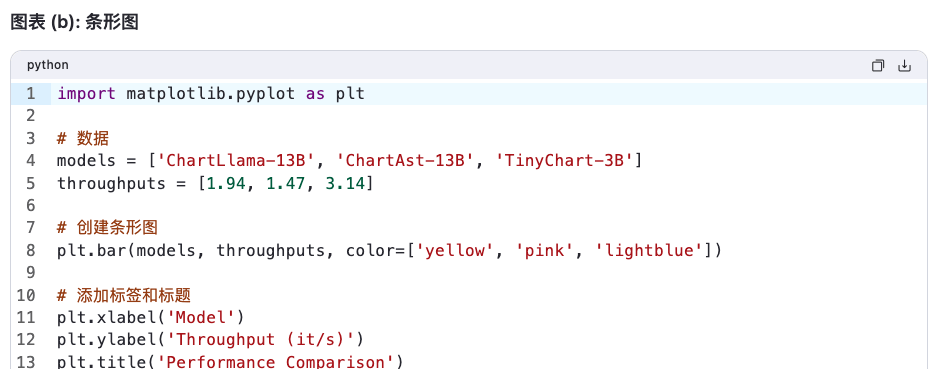

	通过prompt提示可以识别出多子图，并且重建效果跟上面两个一样
		中文显示不出来是因为我的电脑没安装字体，源码中是有的

流程图

| 原图 | mermaid重建效果 | |------||------| | | |

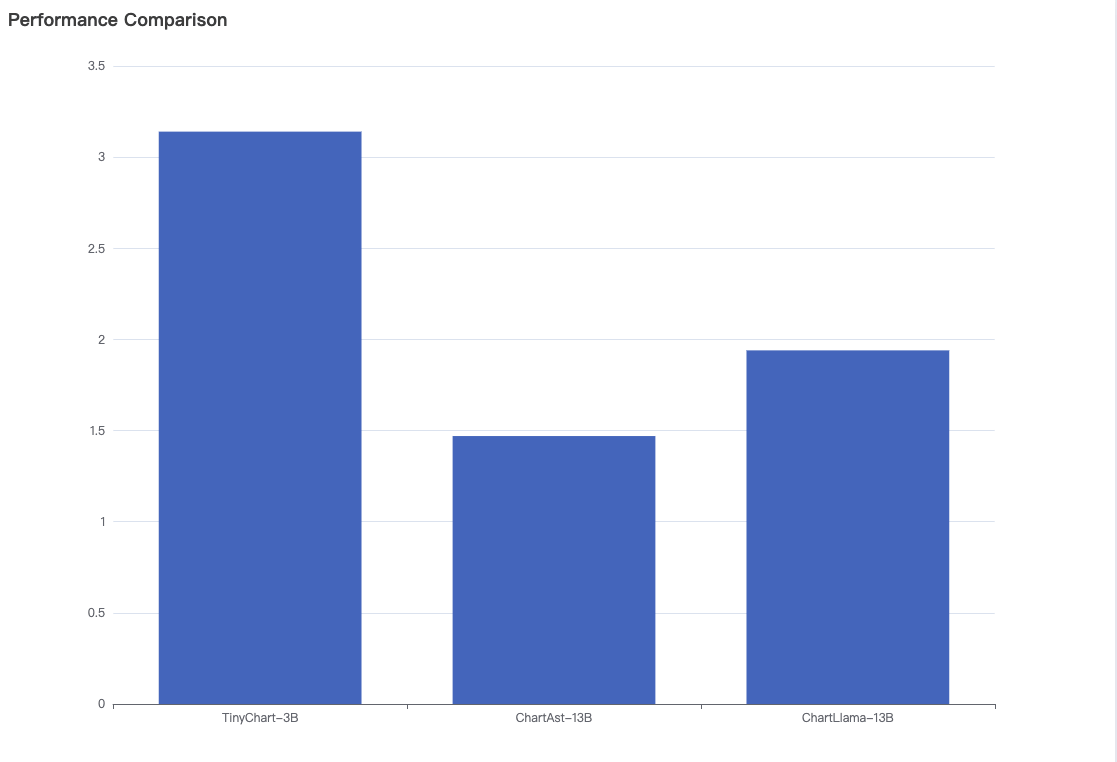

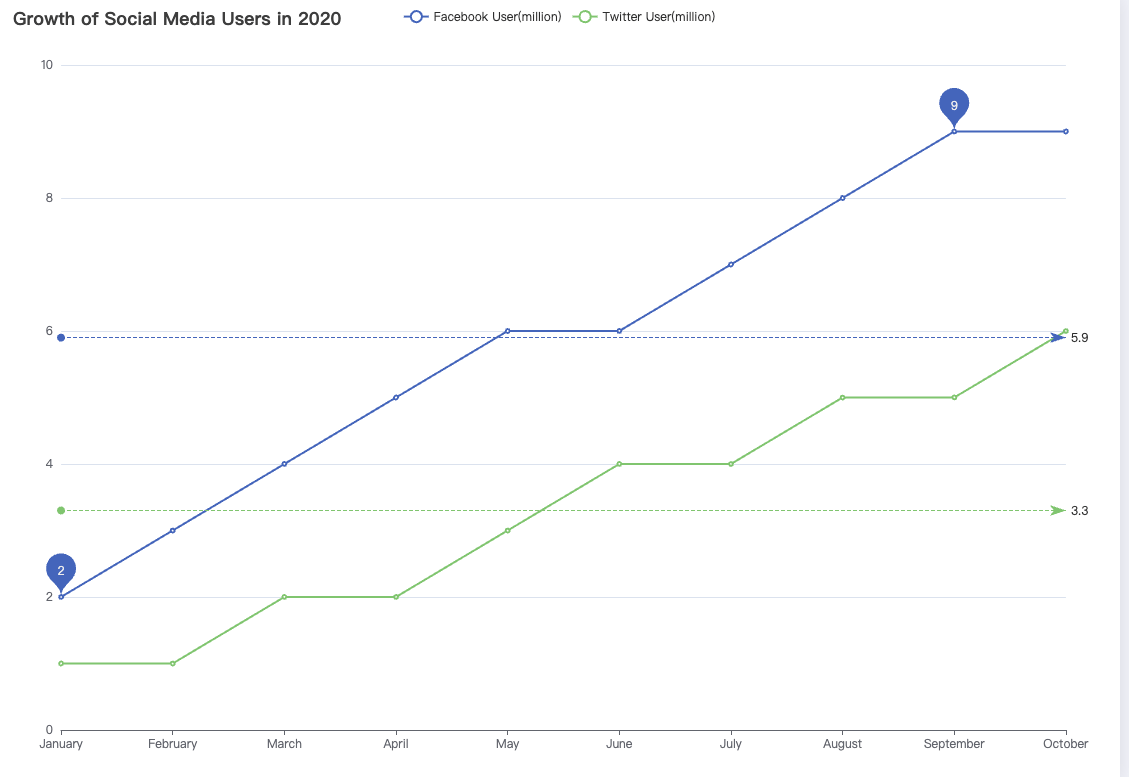

echarts

一种声明式的可视化语言，语法结构类似于json和python dict

与echarts相似的产品还有vega-lite，不过流行度不高，大模型的理解差，解析效果差，不如echarts

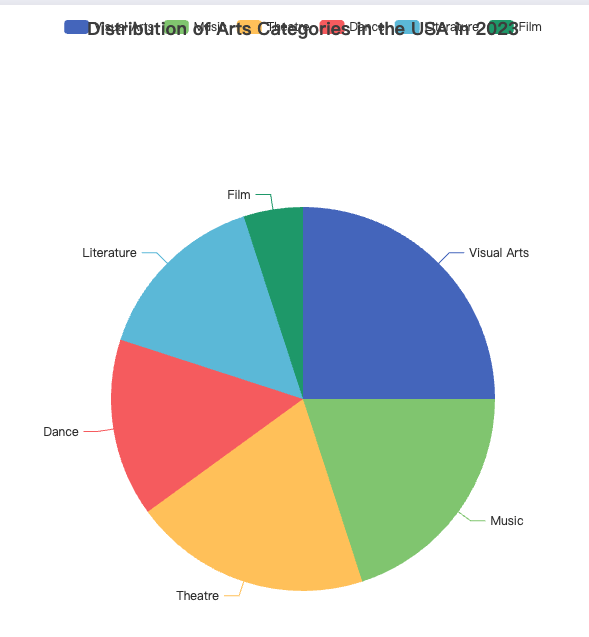

option = {
    title: {
        text: 'Distribution of Arts Categories in the USA in 2023',
        left: 'center'
    },
    tooltip: {},
    legend: {
        data: ['Visual Arts', 'Music', 'Theatre', 'Dance', 'Literature', 'Film']
    },
    series: [{
        name: 'Arts Categories',
        type: 'pie',
        radius: '50%',
        data: [
            {value: 25, name: 'Visual Arts'},
            {value: 20, name: 'Music'},
            {value: 20, name: 'Theatre'},
            {value: 15, name: 'Dance'},
            {value: 15, name: 'Literature'},
            {value: 5, name: 'Film'}
        ],
        emphasis: {
            itemStyle: {
                shadowBlur: 10,
                shadowOffsetX: 0,
                shadowColor: 'rgba(0, 0, 0, 0.5)'
            }
        }
    }]
};

python code

生成语法是基于matplotlib库的，这是一个面向过程的语言，类似于海龟画图，除了数据之外，还有很多绘图过程

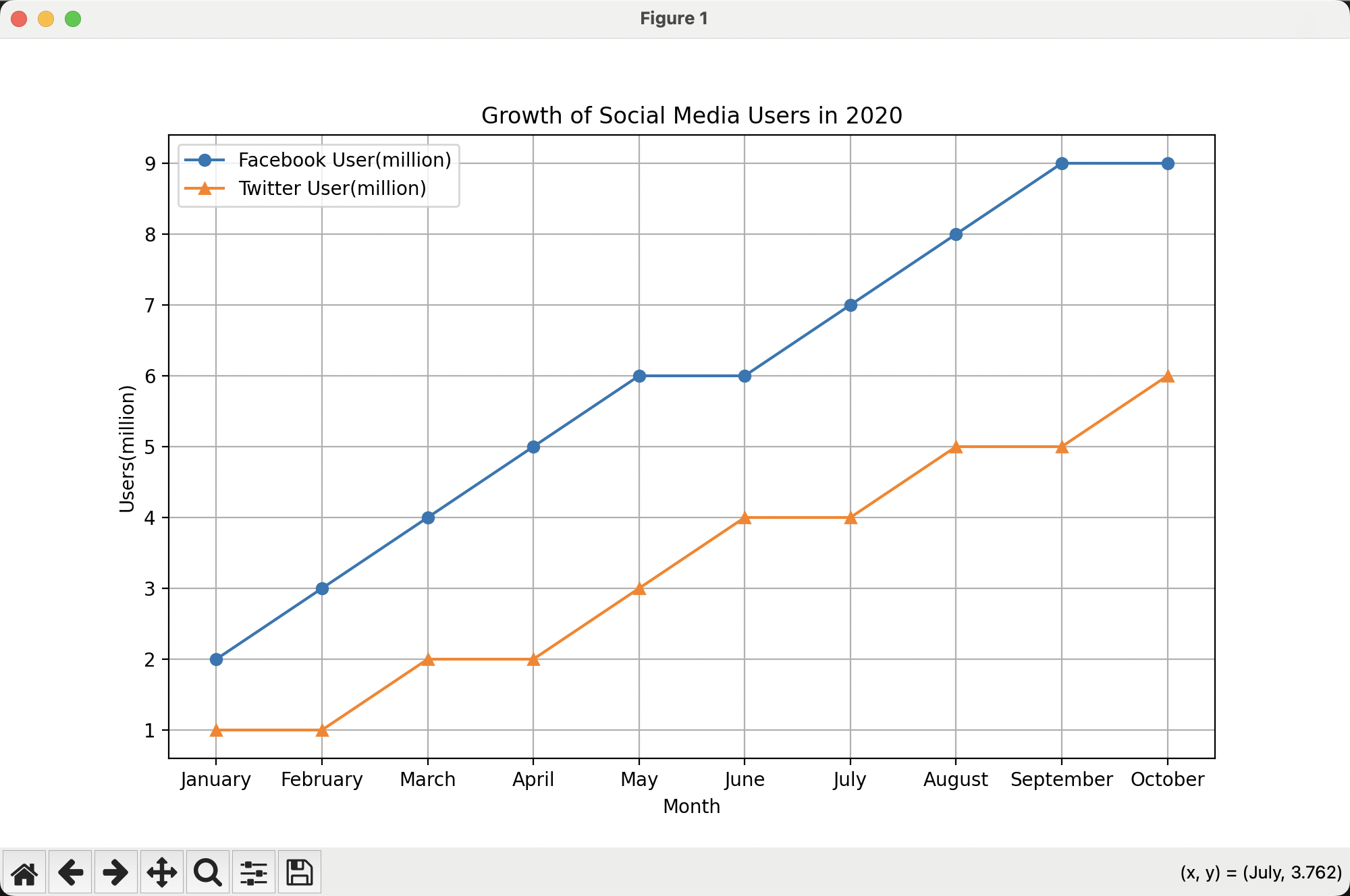

import matplotlib.pyplot as plt
import numpy as np

# 数据
categories = ['ChartX-QA', 'Chart-to-Text', 'OpenCQA', 'Chart-to-Table', 'ChartX-Redrawing', 'ChartX-Description', 'ChartX-Summary']
values_Llava1_5_13B = [93.78, 17.18, 20.39, 30.99, 83.6, 1.89, 1.64]
values_ChartInstruct_7B = [91.6, 14.23, 115.59, 33.35, 79.9, 0.94, 0.33]
values_ChartLlama_13B = [7.16, 12.92, 7.16, 17.19, 69.66, 1.03, 1.04]
values_ChartAst_13B = [14.23, 12.92, 7.16, 17.19, 69.66, 1.03, 1.04]
values_TinyChart_3B = [17.18, 14.23, 20.39, 30.99, 83.6, 1.89, 1.64]

# 设置颜色
colors = ['blue', 'green', 'orange', 'red', 'cyan']

# 创建雷达图
fig, ax = plt.subplots(subplot_kw={'projection': 'polar'})

# 绘制每种模型的数据
for i, values in enumerate([values_Llava1_5_13B, values_ChartInstruct_7B, values_ChartLlama_13B, values_ChartAst_13B, values_TinyChart_3B]):
    ax.plot(categories, values, color=colors[i], linewidth=2)
    ax.fill(categories, values, alpha=0.25, color=colors[i])

# 设置标签
ax.set_rlabel_position(-22.5)
ax.set_xticks(np.arange(len(categories)) * np.pi / len(categories) - np.pi / 2)
ax.set_xticklabels(categories)
ax.set_yticks([0, 10, 20, 30, 40, 50, 60, 70, 80, 90])
ax.set_ylim(0, 100)

# 添加图例
ax.legend(loc='upper center', bbox_to_anchor=(0.5, -0.1), ncol=5)

plt.show()

mermaid

也是一种声明式的流程图语言，用的蛮多的，qwen和豆包的前端都支持渲染mermaid，所以在线大模型对mermaid的理解肯定也不差

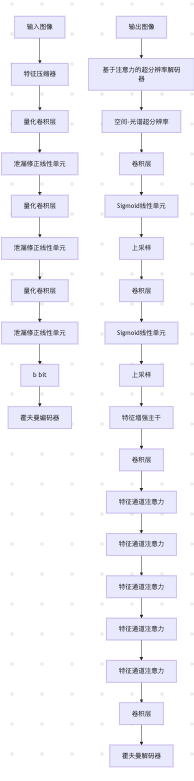

graph TD
    A[输入图像] --> B[特征压缩器]
    B --> C[量化卷积层]
    C --> D[泄漏修正线性单元]
    D --> E[量化卷积层]
    E --> F[泄漏修正线性单元]
    F --> G[量化卷积层]
    G --> H[泄漏修正线性单元]
    H --> I[b bit]
    I --> J[霍夫曼编码器]

    K[输出图像] --> L[基于注意力的超分辨率解码器]
    L --> M[空间-光谱超分辨率]
    M --> N[卷积层]
    N --> O[Sigmoid线性单元]
    O --> P[上采样]
    P --> Q[卷积层]
    Q --> R[Sigmoid线性单元]
    R --> S[上采样]
    S --> T[特征增强主干]
    T --> U[卷积层]
    U --> V[特征通道注意力]
    V --> W[特征通道注意力]
    W --> X[特征通道注意力]
    X --> Y[特征通道注意力]
    Y --> Z[特征通道注意力]
    Z --> AA[卷积层]
    AA --> AB[霍夫曼解码器]

    style A fill:#f0f0f0 stroke:#000 stroke-width:2px
    style B fill:#e0e0e0 stroke:#000 stroke-width:2px
    style K fill:#f0f0f0 stroke:#000 stroke-width:2px
    style L fill:#e0e0e0 stroke:#000 stroke-width:2px

总结

ChartVLM

• 优点：体量小2506 MiB就能跑
• 缺点：只支持简单的基本图表类型，解析效果差

Qwen2.5-Omni-7B

• 优点：啥都能解析，效果好
• 缺点：体量大，需大半张卡
